單天線極簡外圍設計：U/V雙頻對講+數據通信方案

在工業通信、安防巡檢、戶外作業等場景中，無線對講設備的開發效率、集成難度與功能擴展性，是決定產品落地速度與市場競爭力的核心因素。SA518 無線對講模塊以高集成度架構為基礎，通過標準化典型應用電路，實現了語音對講與數據透傳的一體化設計，大幅降低終端開發門檻，為多場景無線通信設備提供了成熟可靠的解決方案。

一、典型應用電路：極簡架構，即搭即用

SA518 的典型應用電路采用 單天線一體化設計，僅需一路 50Ω 通用天線即可完成射頻收發,無需復雜天線分集電路,進一步精簡外圍結構與整機布局。SA518 的典型應用電路采用 “核心模塊 + 最小外圍系統” 架構設計，規避了傳統分立器件方案中射頻匹配、濾波調試、音頻鏈路設計等復雜環節，僅需少量外設即可快速搭建完整對講終端，開發流程大大壓縮。

電路的核心單元為 SA518 模塊本身，內部已集成射頻收發器、基帶處理器、語音編解碼器、電源管理單元與控制邏輯，無需額外設計射頻前端電路，對外僅暴露標準化接口，大幅降低 PCB 布局難度。

模塊引腳定義

為方便工程師快速接線，下表僅列出典型應用必需引腳，NC / 預留腳已省略：

說明：文檔完整引腳定義詳見規格書；典型應用僅需上述引腳即可實現全部功能。

電源鏈路

電源鏈路采用單 VDD 供電設計，模塊內置 LDO 穩壓與紋波抑制電路，支持 3.3V~5.0V 寬電壓輸入，適配手持終端的電池供電場景，同時兼容工業設備的穩壓電源系統，無需額外搭建復雜的電源濾波與保護電路。

控制與交互

控制與交互單元由 MCU、按鍵與 LCD 顯示屏組成，通過 TXD/RXD 串口實現與 SA518 的雙向通信，支持頻率配置、信道切換、亞音設置等參數下發，同時接收模塊反饋的信號強度、工作狀態等數據，實現可視化人機交互。

對講機的 MCU / 控制單元，通過以下引腳控制 SA518 模塊：

• PTT：發射按鍵控制信號，實現對講的發射 / 接收切換
• PD：省電 / 休眠控制信號，實現低功耗管理
• H/L：功率等級切換信號，實現高低功率模式切換

音頻鏈路

音頻鏈路的設計同樣高度簡化，麥克風可直接接入模塊的音頻輸入端口，模塊內部集成的音頻前置放大器與噪聲抑制電路，可直接對采集的語音信號進行預處理

接收鏈路

接收鏈路中，模塊通過 AF OUT 輸出解調后的音頻信號，配合 Audio ON 功放使能控制信號，驅動外部功放芯片與揚聲器，實現清晰的語音播放。整套電路無需額外的音頻編解碼芯片與復雜的耦合電路，僅需少量阻容元件即可完成音頻信號的采集、處理與輸出。

二、數據透傳鏈路：語音與數傳共用射頻通道，實現雙業務并行

SA518 的典型應用電路通過 TXD/RXD 串口，實現了語音對講與數據透傳的一體化集成，單模塊即可同時承載兩種業務，無需額外搭建獨立的數據傳輸電路，大幅簡化系統架構，降低硬件成本與 PCB 面積。

數據傳輸機制

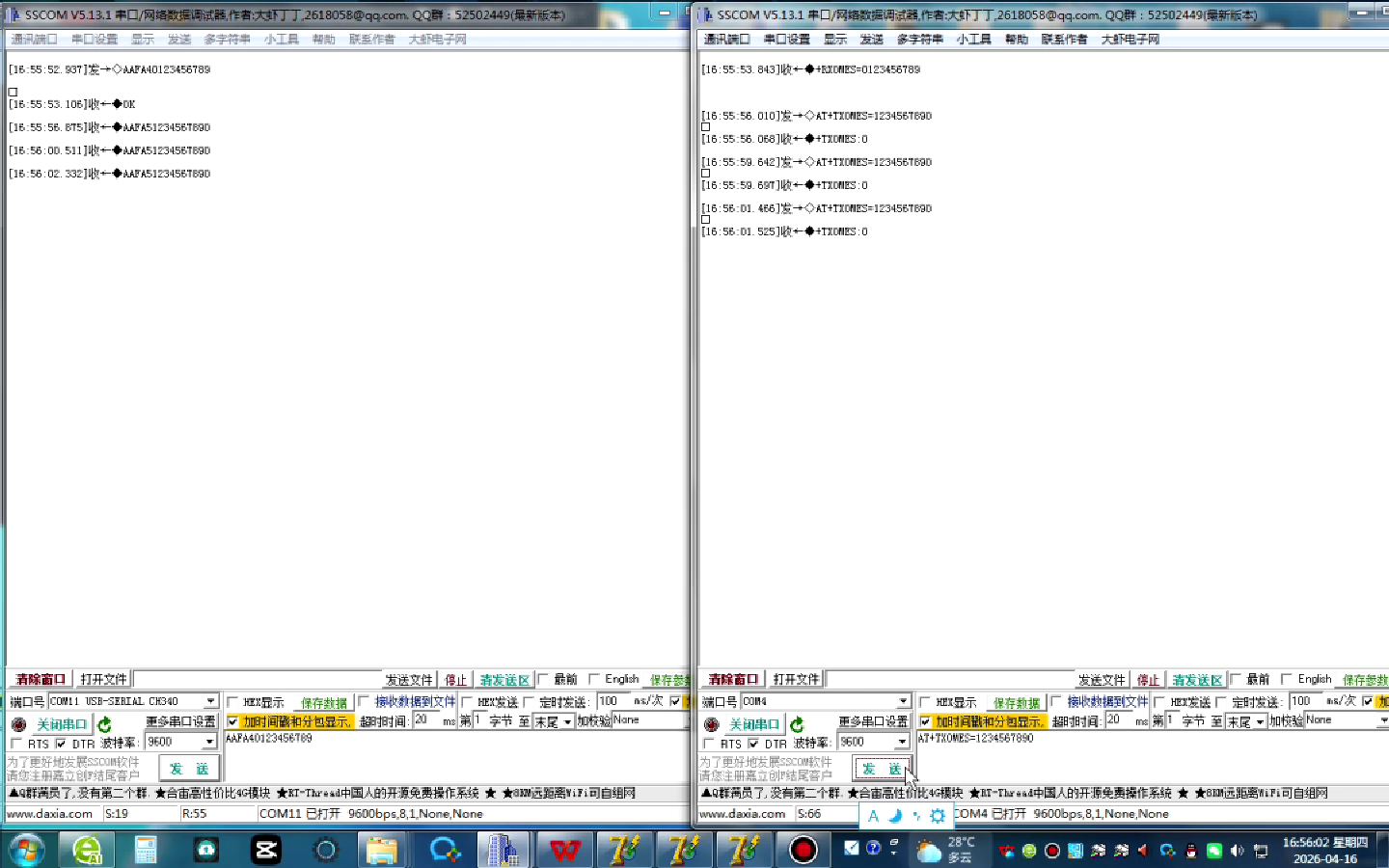

模塊采用簡潔高效的串口指令集進行數據通信，所有命令與數據均通過串行接口（UART）收發。其通信機制主要包含以下三個核心部分：

短信發送機制

當需要發送數據時，主機（如MCU）向模塊發送特定格式的指令（以AAFA4開頭），后跟數據內容。模塊接收到指令后，會返回OK確認接收。

格式：AAFA4 + 數據內容

示例：發送字符串0123456789，指令為AAFA4012345689

注意：單次發送最大長度為19字節，為保證通信穩定，建議數據發送間隔不小于1.5秒。

短信接收機制

當模塊成功接收到空中數據后，會自動通過串口向主機上傳數據，格式以AAFA5開頭。

格式：AAFA5 + 數據內容 + \r\n

示例：收到字符串0123456789，模塊自動上傳AAFA5012345689\r\n

參數配置

除數據收發外，模塊也支持通過串口指令配置關鍵射頻參數，例如帶寬。

設置帶寬：發送AAFA60可設置帶寬為12.5KHz，發送AAFA61則為25KHz。模塊執行后會返回OK確認

三、SA528 模塊：基于 SA518 的官方 DEMO 演示板

SA528 U/V 雙頻對講模塊完全基于 SA518 核心開發，可直接視為 SA518 的官方簡化 DEMO 板。僅需外接揚聲器，即可搭建基礎對講系統，快速實現語音通信功能。

• 內置功放與喇叭驅動，無需外接功放電路
• 集成 Type-C 接口，供電 + 配置一線完成
• 板載 PTT 按鍵、咪頭、揚聲器，通電即可對講
• 支持 PC 軟件直接配置頻率、亞音、信道
• 超小體積，單天線極簡射頻架構，可直接嵌入手持設備、玩具、安防終端
