在評估一款無線通信模塊的品質時,工程師們往往關注射頻指標或加密算法。但決定這些性能能否在惡劣工況下長期穩定運行的,是隱藏在PCB板背后的“焊接工藝”。今天,我們不談參數,我們通過爐溫曲線圖,了解無線模塊的“含金量”。
RoHS環保標準下的高密度模塊制造難點
要看懂模塊的爐溫曲線圖,首先要從制造端的環保標準升級說起。
為什么高品質模塊的爐溫曲線更難控制?根本原因在于環保標準帶來的工藝升級與高集成度設計的疊加。
以思為無線一款 U/V雙頻2合1 對講模塊(DMR558)為例,為了符合歐盟 RoHS 與 REACH 環保標準,該模塊在生產和測試中采用行業主流的 SAC 系無鉛錫膏(如 SAC305,熔點約 217℃)。這直接導致了制造難度的呈指數級上升:
單天線雙頻的射頻布局壓力
- 在緊湊 PCB 空間內,僅用單天線同時兼容 U 段和 V 段射頻鏈路。
- 高密度元器件與大面積覆銅承載 4W 高功率,增加熱應力。
- 升溫過快 → PCB 翹曲;升溫不足 → 焊點虛焊。
熔透與保護的臨界平衡
- 需確保大焊盤充分熔透,同時峰值溫度 不得超過 260℃,保護 5 PPM 高精度 TCXO 晶振。
- 高熔點無鉛焊料使“充分熔化”與“保護熱敏元件”之間的安全窗口極度壓縮。
熔點驟升,溫度控制難度大

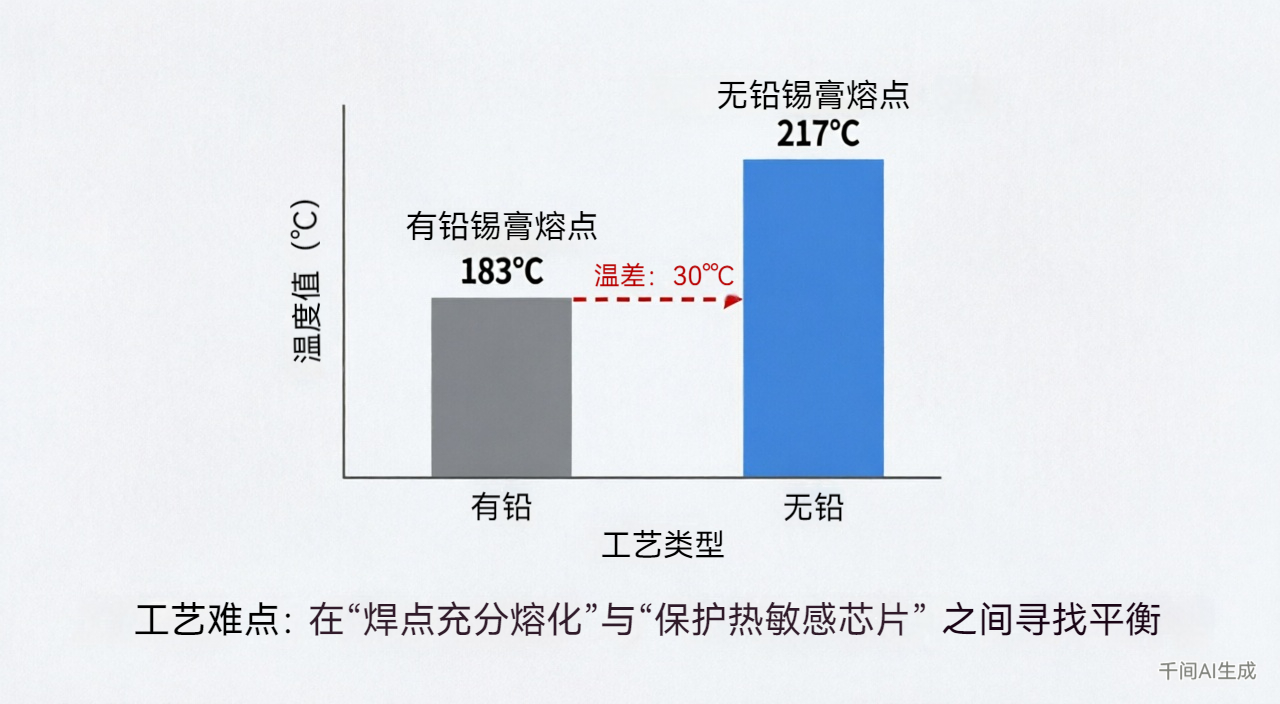

- 無錫熔點比有鉛焊料高 約 34℃,制造工藝必須在短短幾十度的溫差內完成焊點熔透與熱敏元件保護,實現“極限碰撞”。

回流焊爐溫曲線的核心指標解析

|
項目 |
溫度要求 |
時間 / 速率規范 |
|
Ts 段 |
150℃(Ts min) ~ 200℃(Ts max) |
停留 ts:60~120s |
|
TL 段 |
≥217℃ |
停留 tL:60~150s |
|
TP 峰值 |
峰值溫度≤260℃,標準參考 255℃ |
峰值 tp(≥255℃區間):最少 30s |
|
升溫速率 |
最高 **+3℃/s** |
從常溫 25℃爬坡至峰值 |
|
降溫速率 |
最高 **-6℃/s** |
峰值之后冷卻階段 |
上圖來自上述提到的對講模塊DMR558規格書中的實測爐溫曲線,展示了高集成度模塊在RoHS無鉛標準下,跨越工藝窗口的完整過程:
關鍵工藝設計:
- 受控升溫斜率(Ramp-up ≤ 3℃/s)
依據圖示標準,升溫速率控制在3℃/s 以內。這一受控的升溫過程旨在平衡助焊劑活化與熱沖擊,避免過快的溫升導致高密度組件產生熱應力變形,同時確保厚銅板吸熱均勻。 - 液相線停留(tL: 60~150s)
超過 217℃ 無鉛熔點后,曲線在此區間停留足夠時間,保證雙頻功放芯片底部散熱焊盤完全熔透,形成低阻抗冶金結合。 - 克制峰值溫度(TP < 260℃)
達到最高溫后迅速且平穩回落,防止半導體器件熱損傷和封裝開裂。
從制造到應用:高功率模塊的工藝與熱管理基石
前文探討的嚴苛無鉛回流焊爐溫曲線,其核心目的在于確保高密度焊點的完美冶金結合,從而為模塊提供堅實的物理基礎。然而,對于復合功能型模塊而言,制造端的可靠性只是第一步,在實際終端應用中,高功能模塊的散熱管理同樣是決定系統穩定性的關鍵。
還是以DMR558對講模塊為例,該模塊發射功率為4W,集成了單天線U/V雙頻、0.5ppm工業級TCXO晶振以及AES256加密算法等特定功能。這些高功率射頻輸出與復雜的信號處理機制,對硬件底層的溫度環境有著極高的要求。在實際應用中,射頻功放(PA)與加密運算單元產生的熱量若不能及時導出,極易引發頻率漂移或接收靈敏度下降。因此,為確保模塊核心性能的穩定輸出,我司結合產品規格書,針對終端設備的散熱設計提出以下建議:

配置合適的散熱器
針對高功率發射工況,建議為模塊配置合適的散熱器。以DMR558為例,我司
可提供專屬的選配散熱器,用戶可根據實際終端設備的結構空間與散熱需求進行搭配,以保障模塊在持續工作下的熱穩定性。
模塊在搭載了我司選配散熱器工作時的相關溫升數據可參考下表:
(@測試溫度:30℃ , 功率:5W , 頻率:425MHz)
|
工作模式 |
散熱器溫度(℃) |
工作時間(分鐘) |
|
數字模式 |
從30-63 |
3 |
|
模擬模式 |
從30-60 |
1 |
注意:如果用戶沒有另加散熱器,那模塊持續工作時間建議不超1分鐘
PCB封裝與熱傳導設計
模塊PCB封裝采用焊盤開槽設計,可從PCB背面加錫,將熱量更高效地傳導至另一塊PCB,再通過銅錠將熱量導至外殼,形成完整的熱傳導路徑。
