板載天線和5毫米凈空會怎樣影響落地成功率

UWB 項目做樣機時，最先看到的往往是模塊能不能通信、距離能不能測出來、定位結果有沒有達到預期。但項目真正進入產品階段后，問題經常不在模塊本身，而在模塊被裝進整機以后，天線環境發生了變化。

裸板測試時，模塊周圍比較干凈，天線附近沒有外殼、電池、金屬支架、螺絲柱和線束。等到產品結構確定后，模塊旁邊可能多了電池、主控、屏蔽罩、固定件、連接線和外殼材料。對 UWB 這種依賴信號到達時間進行測距和定位的技術來說，天線環境變化會直接反映到通信距離、丟包情況、測距波動和定位穩定性上。

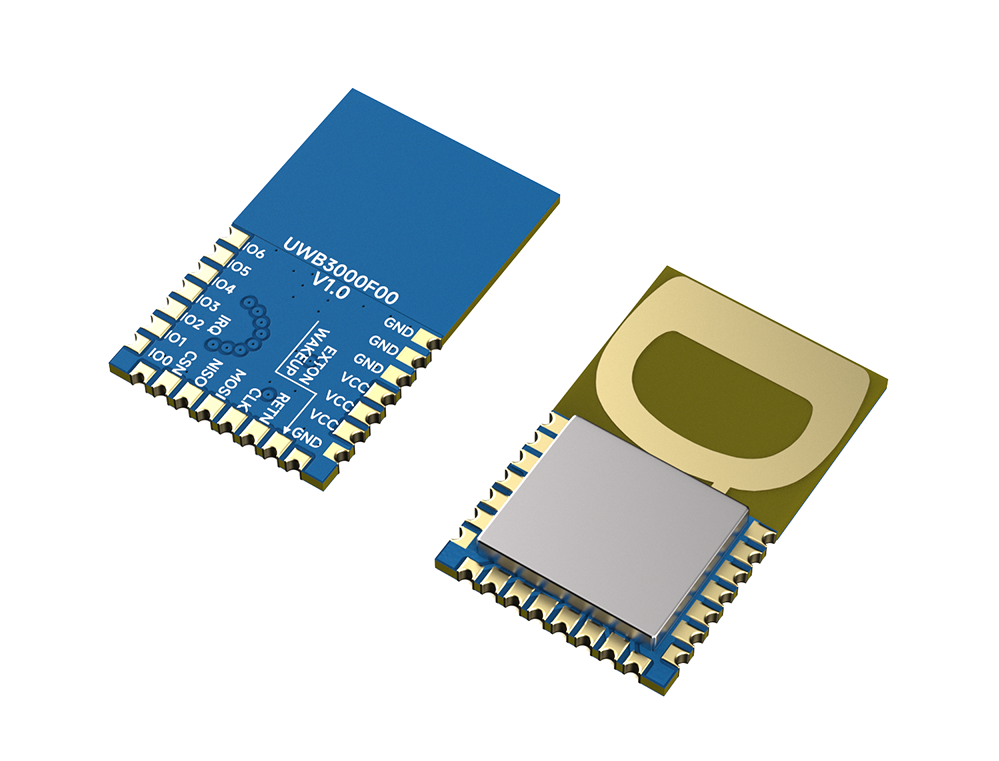

UWB3000F00 采用 板載天線設計，并對天線區域給出了布局建議。板載天線可以減少前期射頻接入工作，但 5 毫米凈空、主板邊緣位置和金屬件避讓，仍然會影響樣機結果能不能延續到整機和現場。

板載天線解決的是接入效率，不是所有天線問題

板載天線的優勢很直接。模塊本身已經集成天線，項目不需要從外置天線選型、射頻連接器、同軸線、天線固定和匹配調試開始做起。

對于資產標簽、人員標簽、手持終端、傳感節點和定位基站來說，這能縮短樣機啟動時間。項目可以更快進入通信、測距、定位算法、功耗和錨點布設測試，而不是先把大量精力放在天線接入上。

但板載天線并不等于天線問題消失。外置天線的問題在選型、連接和安裝；板載天線的問題在整機結構能不能給它提供合適的工作空間。模塊集成了天線，天線位置也隨之固定下來。產品結構如果把天線區域擠占掉，板載天線的優勢就很難發揮出來。

所以，板載天線更適合理解為“降低前期射頻接入難度”，而不是“可以忽略天線布局”。

5毫米凈空為什么會影響測距穩定性

UWB3000F00 的天線布局建議中，天線周圍 5 毫米范圍內應避免金屬件，并遠離高頻器件。這個要求看起來很小，但它關系到天線能不能保持穩定的收發環境。

天線附近如果有金屬螺絲、金屬支架、屏蔽罩、電池外殼、大面積銅皮或高頻器件，信號可能被吸收、反射或改變傳播方向。問題不一定表現為完全不能通信，更常見的是通信距離變短、偶發丟包、測距值波動、某些方向效果變差。

這類問題在調試時很容易被誤判。你可能會先懷疑軟件參數、錨點位置、現場干擾或算法處理，但實際原因可能只是天線附近多了一顆螺絲，或者電池離天線太近。

5 毫米凈空的意義在于給天線留出基本工作空間。它不能保證所有現場都沒有問題，但可以降低結構件直接破壞天線環境的風險。對定位產品來說，這種風險越早處理，后面越少返工。

模塊為什么更適合靠近主板邊緣

板載天線通常不適合被包在主板中間。模塊如果放在主板內部，天線周圍可能被銅皮、器件、接口、連接器和結構件包圍，信號釋放空間會受到限制。

把模塊放在主板邊緣，并讓天線區域靠近外側，可以減少周圍遮擋。對于小型標簽或手持設備來說，這一點尤其重要。設備內部空間緊張，電池、按鍵、屏幕、主控、接口和外殼卡扣都會占位置。如果前期沒有給天線留空間，后期為了外觀、強度或裝配調整結構時，天線區域很容易被擠掉。

主板邊緣位置還影響后續改版成本。樣機階段調整模塊位置相對容易；到了結構定型、外殼開?；蛄慨a(chǎn)前，再發現天線位置不合適，修改主板和外殼都會影響周期。

因此，UWB 模塊的擺放不能等到最后再處理。主板布局、外殼設計和天線凈空應盡早一起確認。

裸板測試要和整機測試分開看

UWB 項目早期常見一種情況：開發板或裸模塊測試結果不錯，做成整機后效果變差。這并不罕見，因為兩次測試的天線環境已經不同。

裸板測試主要用來確認模塊通信、測距流程、軟件配置和基礎性能。這個階段結果正常，只能說明模塊和基本鏈路沒有明顯問題。

整機測試則要看模塊進入產品結構后的表現。外殼材料、電池位置、固定膠、螺絲柱、屏蔽罩、線束走向和主板銅皮，都可能改變天線環境。如果整機測試結果明顯變差，問題不一定在模塊，也不一定在算法，結構和安裝位置需要一起排查。

現場測試又是另一層。設備裝到倉庫、車間、醫院或設備柜里以后，周圍會出現貨架、墻體、金屬外殼、車輛、人員和其他無線設備。裸板測試、整機測試和現場測試如果混在一起看，問題會很難定位。

更合理的做法是分階段驗證：先確認裸板基礎能力，再確認整機結構影響，最后確認現場安裝影響。這樣出現問題時，才能知道是模塊配置、整機結構，還是現場環境導致的。

5毫米凈空影響的是落地風險

落地成功率主要體現在幾個具體環節。

第一是樣機判斷。天線環境合理，測距和定位測試更能反映模塊本身能力。天線環境不合理，測試結果會混入結構問題，項目可能誤判模塊性能，或者反復調整軟件參數卻沒有效果。

第二是整機穩定性。裸板能測距，不代表裝進外殼后仍然穩定。如果電池、金屬件或螺絲柱靠近天線，產品可能出現距離變短、方向性變差、部分點位跳動等問題。

第三是現場部署。工業現場、倉儲現場和設備內部常見金屬結構。如果模塊天線區域本身已經受限，到了現場后，金屬貨架、設備外殼和安裝支架會進一步壓縮信號余量。

第四是量產一致性。手工樣機裝配時，天線附近可能剛好比較空。到了量產階段，膠水位置、線束走向、電池偏移、螺絲柱高度或外殼公差稍有變化，都可能影響天線環境。凈空留得越緊，產品越容易受這些裝配差異影響。

第五是后期維護。天線問題進入現場后，表現往往不是直接壞掉，而是偶發丟包、定位漂移、某些方向不穩定或個別區域效果差。排查時需要同時看軟件、結構、錨點、現場環境和安裝方式，成本會比前期預留空間高得多。

5 毫米凈空看起來只是一個布局細節，但它往往決定了很多問題是在樣機階段暴露出來，還是等到現場部署甚至量產以后才被發現。

天線結構決定精度能不能在產品里穩定出現

UWB3000F00 支持 10 厘米量級定位，但這個能力需要通過真實產品結構體現出來。模塊在空曠環境中能測出較好的結果，不代表任何安裝方式都能得到同樣表現。

如果天線區域被遮擋，定位問題可能表現為精度下降，也可能表現為更新不穩定、靠近檢測誤觸發、某些區域跳點，或者同一距離下不同方向結果差異明顯。

這和 10 厘米定位精度的應用判斷是連在一起的。業務上認為 10 厘米夠用，只是說明精度目標符合需求；產品結構能不能讓這個精度穩定出現，還要看天線位置、凈空、外殼和安裝環境。

如果需要繼續判斷 10 厘米定位在不同業務場景中是否夠用，可以參考 10 厘米精度在現場怎么判斷。而在結構設計階段，更直接的問題是：天線周圍有沒有足夠空間，模塊位置是否靠近主板邊緣，金屬件是否已經影響信號收發。

工業現場會放大天線和結構問題

工業現場通常比實驗室復雜。金屬貨架、設備外殼、控制柜、管道、車輛、墻體和人員流動，都會改變 UWB 信號的傳播環境。模塊天線區域如果在整機內部已經被削弱，到了現場后，問題會更容易被放大。

例如，資產標簽貼在金屬設備上，如果標簽背面沒有結構隔離，天線環境可能和貼在塑料箱上完全不同。定位基站裝在控制柜旁邊，如果旁邊有金屬門板或大型設備外殼，某些方向的覆蓋可能會變差。手持終端被人員握持時，人體和電池位置也會影響天線方向上的表現。

工業項目還要考慮溫度、密閉外殼和設備自發熱。天線凈空解決的是信號收發空間問題；溫度范圍影響的是電子器件、電池和整機長期運行狀態。如果設備要進入高溫車間、低溫倉儲、室外箱體或密閉設備內部，還需要繼續評估 高低溫環境下的長期運行。

所以，工業現場的 UWB 產品不能只看裸模塊結果。天線凈空、結構安裝、溫度范圍、錨點布設和現場材料，都要在樣機階段盡量接近真實部署條件。

不同產品形態要檢查不同問題

UWB3000F00 的 PCB 天線設計適合用于資產標簽、定位基站、手持終端、傳感節點等產品，但不同產品形態的天線風險并不一樣。

資產標簽要重點看貼裝材料。貼在塑料箱、木箱、金屬設備、貨架邊緣和車輛外殼上，天線環境可能不同。如果項目最終要貼在金屬表面，樣機階段就應該按金屬表面測試，而不是只在桌面上測試。

人員標簽要重點看佩戴方式。胸牌、腕帶、安全帽、工牌夾的佩戴位置不同，人體遮擋方向也不同。人員移動時，標簽方向還會不斷變化。測試時不能只看靜止狀態，也要看走動、轉身和靠近設備時的定位變化。

手持終端要重點看握持姿態。屏幕、電池、主板和外殼都會占用內部空間，手掌也可能遮擋天線方向。測試時應覆蓋正常握持、橫豎方向、靠近目標設備和人員攜帶狀態。

定位基站要重點看安裝位置。墻面材料、安裝高度、附近金屬結構、供電線纜和外殼固定方式都會影響覆蓋。基站不應只在桌面上測試，還要按實際安裝高度和方向測試。

這些檢查不是為了增加開發負擔，而是為了避免樣機結果和最終產品結果差距過大。板載天線可以縮短前期接入時間，但它最終能不能穩定工作，還是要看整機結構和現場安裝。

樣機階段可以這樣驗證

為了減少后期返工，UWB 項目可以把天線驗證分成幾個階段。

第一步，裸板測試。確認模塊通信、測距流程、基礎距離和軟件參數是否正常。這個階段主要排除模塊接線、供電和軟件配置問題。

第二步，結構樣機測試。把模塊放進接近最終產品的外殼里，帶上電池、主控、固定件和線束，測試通信距離、測距波動和定位穩定性是否變化。

第三步，安裝方向測試。按實際使用姿態測試，比如標簽貼在設備上、人員佩戴、手持終端握持、基站上墻安裝。不同方向都要測試，不要只看最理想的一面。

第四步，現場環境測試。把樣機放到真實部署區域，覆蓋金屬貨架、墻體、設備外殼、人員流動和車輛移動等情況。重點觀察丟包、跳點、邊界誤觸發和某些方向效果變差的問題。

第五步，裝配一致性檢查。確認線束、膠水、電池和螺絲柱不會在量產中侵占天線凈空。如果手工樣機和量產裝配存在差異，天線區域要優先檢查。

這幾步做完，項目才能更清楚地判斷：當前問題來自模塊能力、結構設計，還是現場環境。

結語

板載天線能讓 UWB 項目更快進入測距和定位驗證，減少外置天線選型、連接和裝配工作。對于資產標簽、手持終端、傳感節點和定位基站，這種集成方式有實際開發價值。

但板載天線也讓天線環境和整機結構綁定得更緊。5 毫米凈空、主板邊緣位置、金屬件距離、外殼材料、電池位置和最終安裝方式，都會影響信號收發和測距穩定性。

UWB3000F00 提供了 PCB 天線和 10 厘米量級定位基礎。項目要讓這些能力真正落地，就不能只看裸板測試結果，而要在結構樣機、現場安裝和量產裝配中驗證天線區域是否穩定。這樣做可以減少結構返工、現場調試和量產一致性問題，也能讓樣機結果更接近最終產品表現。
