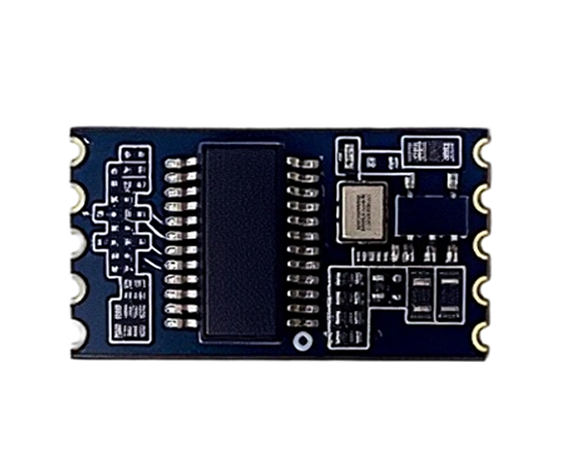

NR61：回聲消除和降噪雙功能音頻處理模塊

參 數

測試條件

最 小

典 型

最 大

單 位

工作電壓范圍

3.3

5.5

V

工作溫度范圍

-20

25

85

℃

電 流 消 耗

工作電流

30

mA

 降 噪 參 數

信噪比

人聲與背景噪音比值

-5<SNR<0

最大抑止噪聲

麥克風環境噪音

≤80

db

人聲距離

人離麥克風的距離（軟件可調）

<10

100

cm

降噪延時

84

ms

開機延時

上電到輸出降噪后音頻時間

<200

ms

接 口 特 性

麥克風輸入

差分

1

參考信號輸入

AEC

1

音頻輸出

HPOUT

配置接口

參數配置

UART

測試環境

原始音頻 SNR（單位 dB）

降噪后音頻 SNR（單位 dB）

白噪聲

10.85

43.95

菜市場

4.3

47.34

超市

5.39

47.04

風噪

4.13

49.88

工地

7.46

39.25

交通路口

7.37

52.11

理發廳

5.77

49.39

奶茶店

6.39

49.46

商場

3.55

42.08

游戲廳

6.3

48.65

平均值

6.15

46.92

腳位編號

引腳定義

I/O

描  述

1，4

GND

外接電源負極

2

RXD

I

模塊串口接收，外接MCU的TXD

3

TXD

O

模塊串口發送，外接MCU的RXD

5

VCC

外接電源正極（3.3-5v)

6

HPOUT

O

音頻輸出腳，一般是接客戶產品的MIC_IN腳

7

SPK

I

音頻取樣腳，外接客戶產品的喇叭輸出腳

8

NC

I

懸空

7

MIC-

I

麥克風的負極輸入腳

8

MIC+

I

麥克風的正極輸入腳
