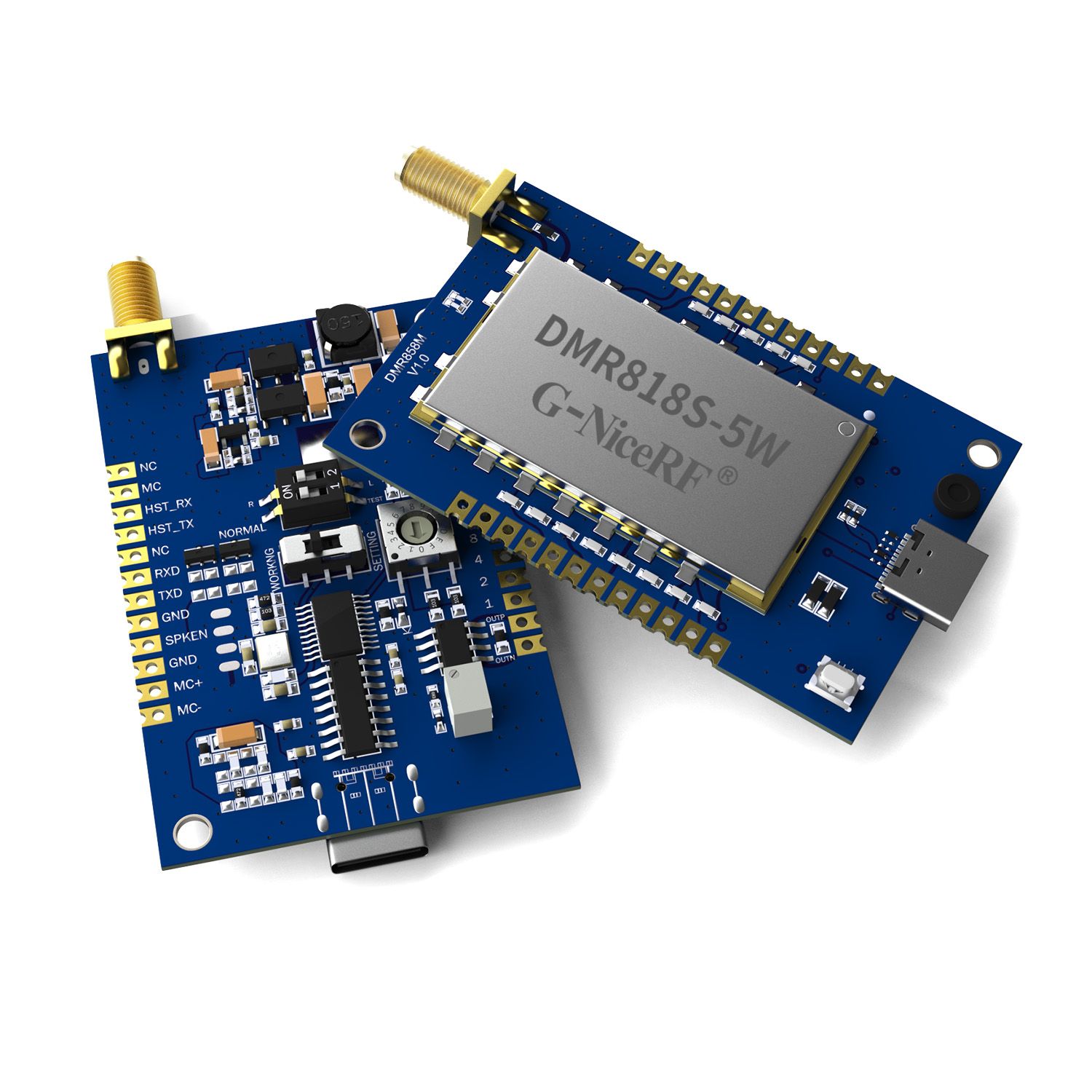

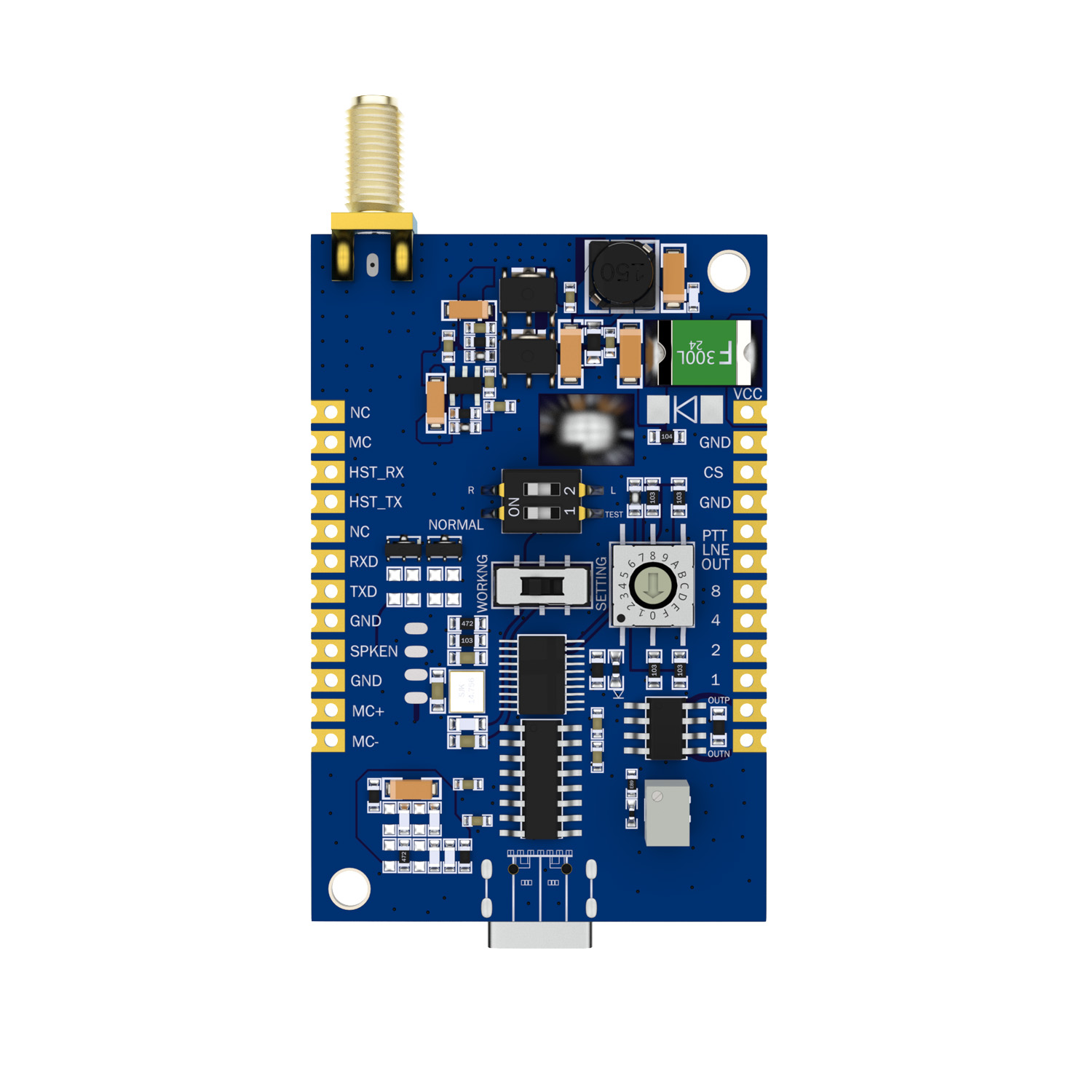

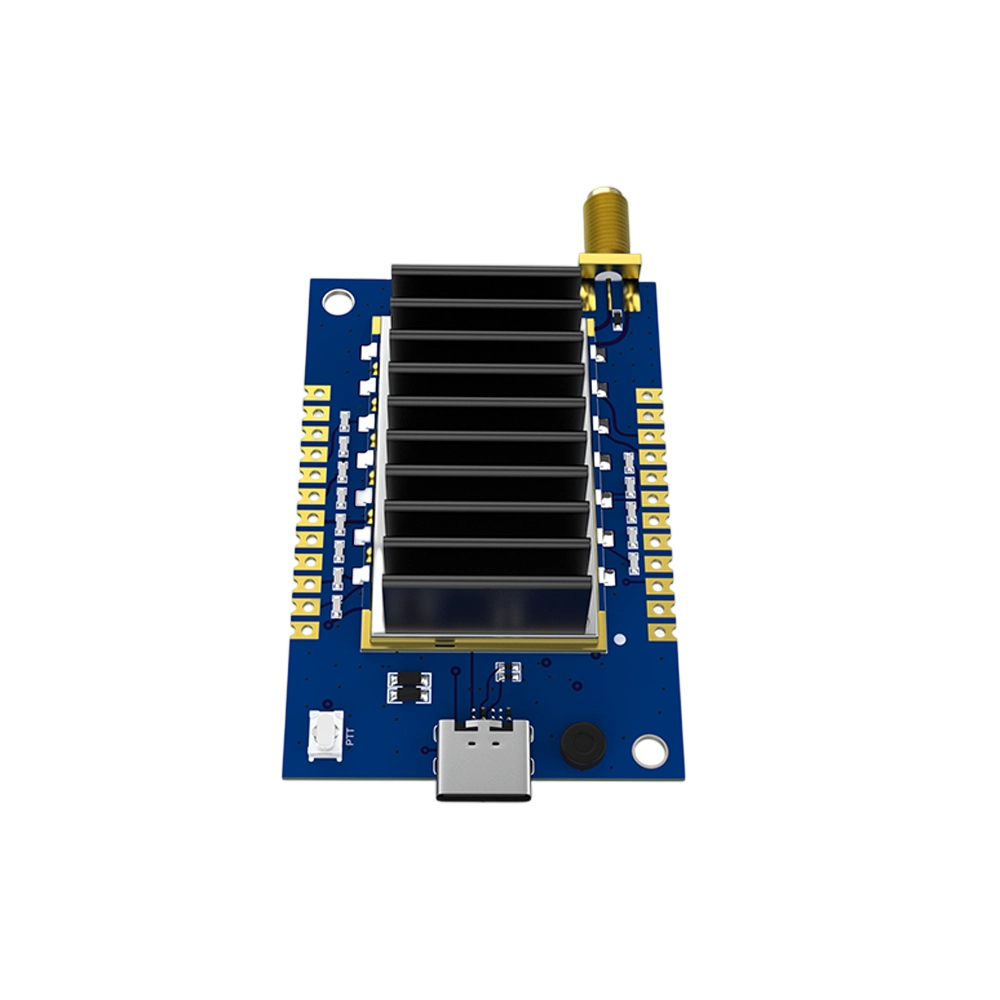

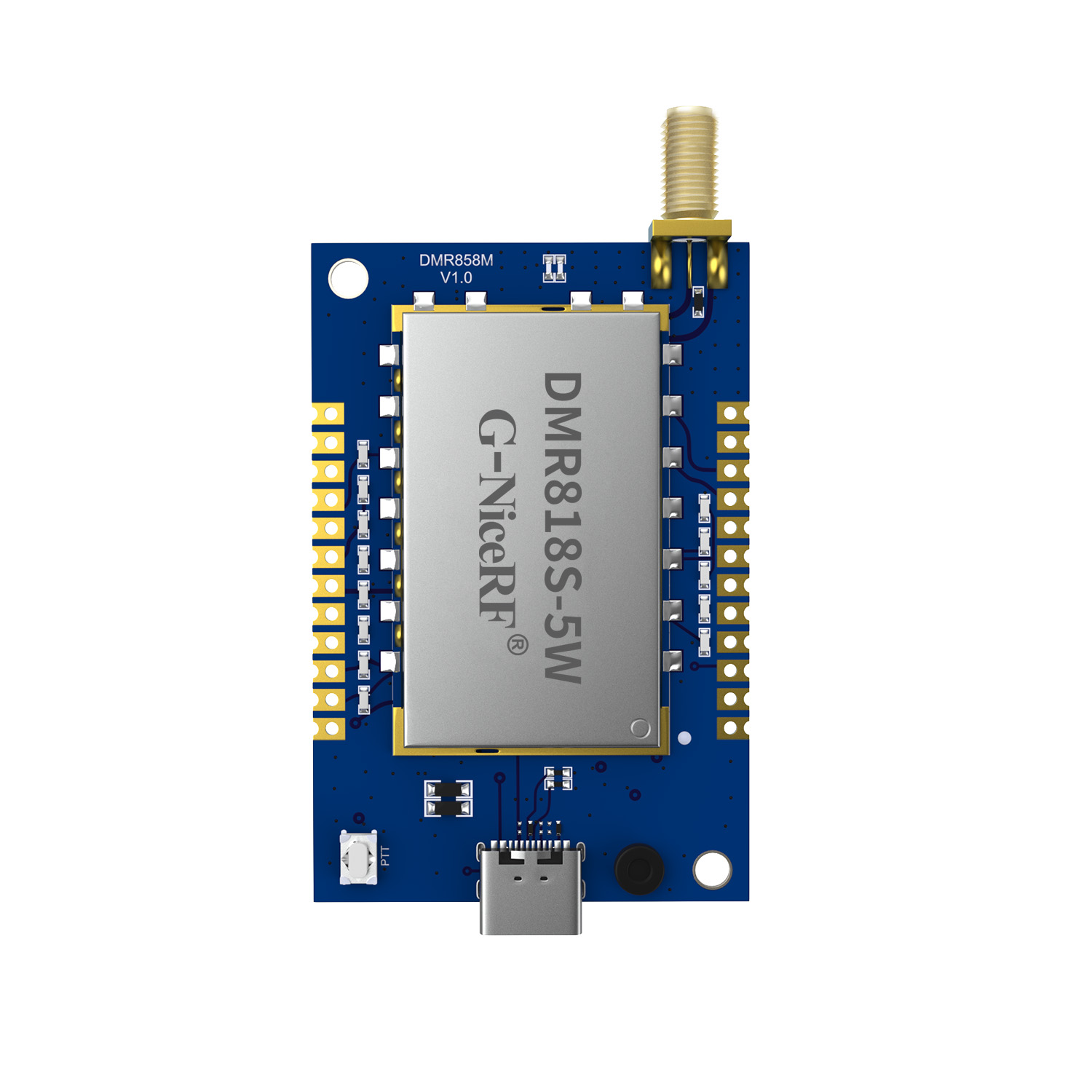

DMR858M：DMR雙時隙數模一體對講機模塊 5W功率 0.5ppm TCXO晶振
DMR858M是我司研發的一款性價比高的5W全功能數字對講機模塊，可以和市場上通用的模擬制式對講機兼容，帶有DMR TierII數字對講機的功能，內置Moto AMBE++ 聲碼器。模塊內部集成了微控制器、數字對講芯片、射頻功放以及音頻功放等電路，客戶只需外接電源，喇叭等器件，即可作為有16種頻率通道可調的小型數字對講機來工作。模塊超小的體積亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。DMR858M嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。
DMR模式下數字對講支持以下功能：
- 短信發送功能，支持直通及短信應用；
- 語音加密功能，短信加密功能；
- 有主呼和被呼提示
聯系我們
分享產品：
產品規格書：DMR858M 5W 數字對講機模塊 V1.2.pdf
其它附件：DMR858M USB驅動.zip
其它附件：DMR818S、828S、858S 系列對講模塊通訊協議.pdf
|
參數 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
工作電壓范圍 |
|
3.7 |
8.0 |
8.5 |
V |
|
工作溫度范圍 |
|
-20 |
25 |
60 |
℃ |
|
工作頻率范圍 |
@UHF |
400 |
|
470 |
MHz |
|
@VHF |
134 |
|
174 |
MHz |
|
|
@350 |
320 |
|
400 |
MHz |
|
|
串口波特率 |
|
|
57600 |
|
bps |
|
電 流 消 耗 |
|||||
|
休眠電流 |
@CS拉低3秒 |
|
< 0.1 |
|
mA |
|
接收電流 |
|
|
< 165 |
|
mA |
|
發射電流（高功率)數字 |
@VCC=8V,5W |
|
900 |
|
mA |
|
發射電流（高功率)模擬 |
@VCC=8V,5W |
|
1700 |
|
mA |
|
發射電流（低功率)數字 |
@VCC=8V,2.5W |
|
640 |
|
mA |
|
發射電流（低功率)模擬 |
@VCC=8V,2.5W |
|
1000 |
|
mA |
|
接收靈敏度和音頻指標 |
|||||
|
接收靈敏度(模擬） |
@12dB SINAD |
|
-120 |
|
dBm |
|
接收誤碼率（DMR制式） |
@ -117dBm |
|
5 |
|
% |
|
接收信躁比S/N |
1.5K頻偏 |
|
40 |
|
dB |
|
鄰道選擇性 |
12.5KHz信道間隔 |
|
62 |
|
dB |
|
互調抗擾性 |
12.5KHz信道間隔 |
|
63 |
|
dB |
|
阻塞抗擾性 |
干擾頻率間隔> 1M |
|
88 |
|
dB |
|
音頻輸出幅度(lineout) |
F0=1KHz |
0.2 |
130 |
460 |
mV |
|
音頻輸出阻抗(SPK) |
|
|
8 |
|
Ohm |
|
音頻失真度 |
F0=1KHz |
|
|
5 |
% |
|
音頻響應 |
300Hz |
|
+8 |
|
dB |
|
500Hz |
|
+6 |
|
||
|
1KHz |
|
0 |
|
||
|
2KHz |
|
-6 |
|
||
|
3KHz |
|
-12 |
|
||
|
數字接收指標 |
|||||
|
接收誤碼率（DMR制式） |
@ -117dBm |
|
4 |
|
% |
|
鄰道選擇性（ACS) |
Offset:+12.5kHz |
60 |
|
|
dB |
|
Offset:-12.5kHz |
|||||
|
互調 |
Offset:+50/100kHz |
63 |
|
|
dB |
|
Offset:-50/100kHz |
|||||
|
阻塞 |
Offset:+/-1MHz |
87 |
|
|
dB |
|
Offset:+/-5MHz |
|||||
|
模擬發射指標 |
|||||
|
最大調制頻偏 |
12.5KHz頻偏（N） |
|
2.2 |
2.5 |
KHz |
|
25KHz頻偏（W） |
|
4.5 |
5.0 |
KHz |
|
|
調制靈敏度 |
1.5KHz/2.5KHz頻偏 |
4 |
7 |
10 |
mV |
|
音頻調制失真 |
1.5KHz/2.5KHz頻偏 |
|
1 |
5 |
% |
|
調制特性 |
300Hz |
-13 |
-11 |
-9 |
dB |
|
500Hz |
-9 |
-6 |
-5 |
dB |
|
|
1KHz |
-3 |
0 |
1 |
dB |
|
|
2KHz |
3 |
6 |
7 |
dB |
|
|
3KHz |
3 |
7 |
11 |
dB |
|
|
CTCSS調制頻偏 |
|
350 |
400 |
600 |
Hz |
|
信噪比 |
1.5KHZ/2.5KHZ頻(N/W) |
38 |
40 |
50 |
dB |
|
數字發射指標 |
|||||
|
頻率誤差 |
|
|
0.5 |
|
ppm |
|
4FSK 發射誤碼率 |
|
|
|
≤1×10-4 |
|
|
次鄰道功率(dB） |
+/-25kHz |
|
|
≤-68 |
dB |
產品特點
- UHF頻段：400~470 MHz
VHF頻段：134~174MHz
350頻段：320-400MHz
注：以上頻段三選一
- 開闊地傳輸距離為7-8公里
- 高功率5W，低功率2W
- 高接收靈敏度：-120Bm
- -117dBm下誤碼率低至5%
- 內置標準DMR協議
- 模擬帶寬5 / 25 KHz
數字帶寬6.25KHz
- DMR（數字對講）/ 模擬對講
- 支持短信發送功能
- 支持低功耗睡眠模式
- 雙時隙對講，可與中繼臺通訊
- 自動尾音消除
- 高度集成，性價比高
- 小型化，便于嵌入
應用領域
|
腳位編號 |
引腳定義 |
描 述 |
|
1 |
VCC |
電源正（電壓可3.7-8.5V) |
|
2,4,15,17 |
GND |
地線 |
|
3 |
CS |
模塊休眠使能腳，“0”為休眠，“1”為工作狀態 |
|
5 |
PTT |
發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式 |
|
6 |
LINE_OUT |
音頻輸出 |
|
7 |
8 |
頻率16通道8421編碼，第8位，默認“1”輸出 |
|
8 |
4 |
頻率16通道8421編碼，第4位，默認“1”輸出 |
|
9 |
2 |
頻率16通道8421編碼，第2位，默認“1”輸出 |
|
10 |
1 |
頻率16通道8421編碼，第1位，默認“1”輸出 |
|
11 |
OUTP |
音頻輸出腳，外接8歐2W喇叭或者4歐5W喇叭 |
|
12 |
OUTN |
音頻輸出腳，外接8歐2W喇叭或者4歐5W喇叭 |
|
13 |
MIC- |
外接咪頭的負極 |
|
14 |
MIC+ |
外接咪頭的正極（內部已提供偏壓，不需要另外供電） |
|
16 |
SPKEN |
接收指示腳，正常低電平，收到信號后變成高電平。 |
|
18 |
TXD |
串口發送數據口 |
|
19 |
RXD |
串口接收數據口 |
|
20,23,24 |
NC |
|
|
21 |
HST_TX |
串口發送數據腳(升級程序用） |
|
22 |
HST_RX |
串口接收數據腳(升級程序用） |
