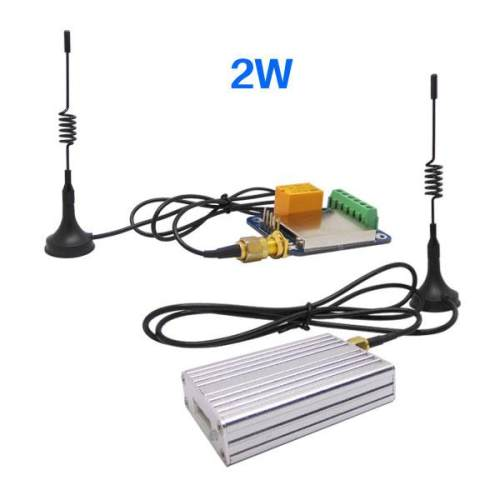

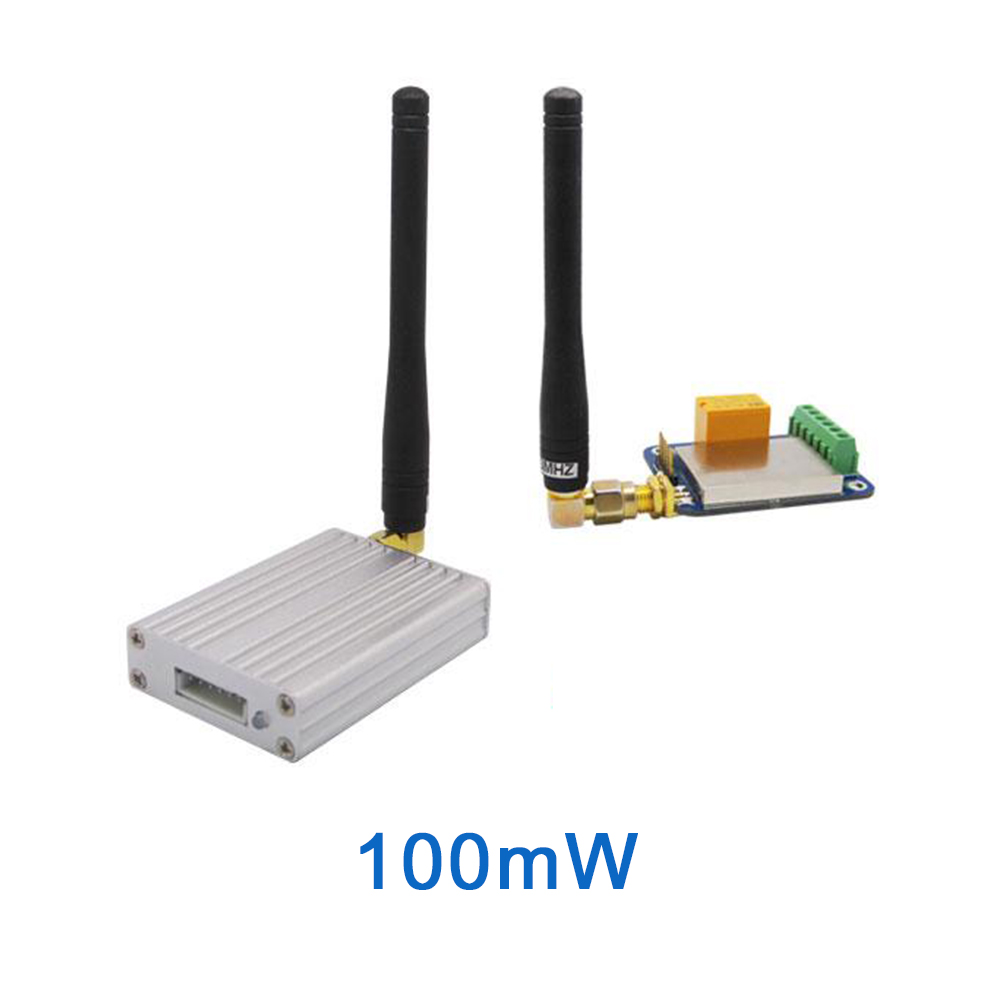

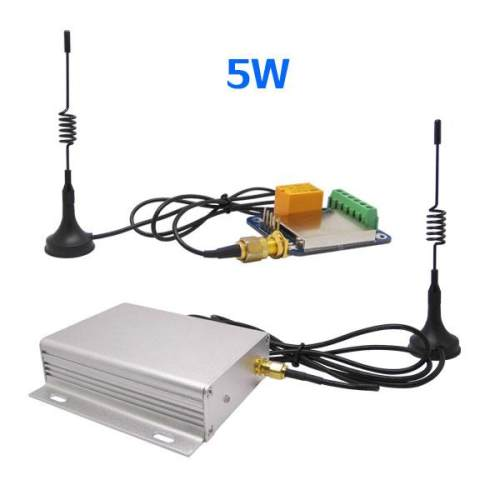

SK100系列：多功率可選單路開關 多功能開關量模塊

SK100系列是我司推出的工業級遠程無線單路開關控制模塊，發射功能從100mW到5W可選。它提供了單路信號輸入及單路控制輸出接口。具有接口簡單、工作可靠等特點。用戶還可結合友好的PC界面來配置修改模塊的參數。多對同時通訊不會相互干擾，使用靈活方便。用戶可便捷地將原來有線的環境替換成無線的控制，從而大大降低了人工布線的成本。
SK100系列嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SK100系列無線單路開關量模塊 V3.4.pdf

PC軟件：SK100_PC software.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

注：SK100-TX有不同功率，不同發射功率的模塊電氣參數不同，具體參數如下所示：

參數	最小	典型	最大	單位	條件
工作條件
工作電壓范圍	3.3	5.0	6.5	V	@100mW,500mW
	4.5	5.0	6.5	V	@2W
	9	12	18	V	@3W
	9	12	30	V	@5W
工作溫度范圍	-40	25	+85	℃
電流消耗
靜態電流	25	30	33	mA
發射電流		95		mA	@100mW
		350		mA	@500mW
		900		mA	@2W
		600		mA	@3W
		1.8		A	@5W

以下為SK100-RX模塊的電氣參數：

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	4.5	5.0	6.0	V
射頻參數
接收電流		25		mA
接收靈敏度		-121		dBm

產品特點

發射端功率大小可選（100mW～5W）
40個信道可選
PC可配置參數
多種工作模式可選（訂貨時需說明）
GFSK調制模式
天線自動匹配及雙向開關控制
靈敏度：-121 dBm
工作溫度范圍：-40～ +85℃

應用領域

開關量遠程控制
安防系統
無線遙控門禁
水泵無線控制

開關量模塊SK100-TX的典型應用電路

開關量模塊SK100-RX的典型應用電路

SK100-TX發射端：

100mW,500mW,2W發射端

開關量模塊SK100-TX的引腳定義

3W,5W發射端

開關量模塊SK100-TX的引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極
2	GND	接電源地
3	TXD	串口發射數據 / 配置模式參數設置
4	RXD	串口接收數據 / 配置模式參數設置
5	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
6	CS	開關信號輸入腳（內部有上拉，懸空或接地）

SK100-RX接收端：

開關量模塊SK100-RX的引腳定義

腳位編號	引腳定義	描述
1	VCC	電源正級
2	GND	電源負極
3~4	OPEN	繼電器常開觸點
5~6	CLOSE	繼電器常閉觸點
7	VCC	配置參數模式電源接入口
8	GND	配置參數模式電源接入口
9	TXD	配置參數模式串口通訊口
10	RXD	配置參數模式串口通訊口
11	SET	參數配置腳，低電平進配置模式

接收端模塊：

開關量模塊SK100-RX的機械尺寸

發射端模塊（3W,5W）

開關量模塊SK100-TX的機械尺寸

發射端模塊（100mW，500mW,2W）

開關量模塊SK100-TX的機械尺寸

型號	接口	通道數	通訊模式	發射功率	尺寸
SK509	I/O	四路	雙向	5W	90*115
SK200Pro-100mW	I/O,UART	單路	單向	100mW	49.5*32.2
SK200Pro-1W	I/O,UART	單路	單向	1W	61.5*59
SK200Pro-2W	I/O,UART	單路	單向	2W	45*55
SK200Pro-5W	I/O,UART	單路	單向	5W	90*104
SK200PRO-U-100mW	UART	單路	單向	100mW	49.5*32.2
SK200PRO-U-1W	UART	單路	單向	1W	61.5*59
SK200PRO-U-2W	UART	單路	單向	2W	55*45
SK200PRO-U-5W	UART	單路	單向	5W	90*104
SK108H	I/O	四路	雙向	1W	90*115
SK108U	I/O,UART	四路	單向	100mＷ~5W	90*115
SK109	I/O	四路	雙向	1.5W	90*115
SK106	4-20mA	四路	單向	1.5W	90*115
SK100	I/O,UART	單路	單向	100mＷ~5W	90*115
